Система вентиляции картера ваз 2112 16 клапанов

20 апрель 2017 Лада.Онлайн 135 642 58

Если в ходе эксплуатации автомобиля LADA замечаете, что во время нагрузки (при работе кондиционера, включенном подогреве и т.д.) в пробке двигатель начинает работать неустойчиво (троит, плохо тянет и т.д.), возможно, причина кроется в системе вентиляции картера. В статье предлагается решить проблему путем установки клапана PCV от иномарки.

Что такое картерные газы

Они «прорываются» из камеры сгорания, во время вспышки воздушно-топливной смеси. Многие возразят: «А как же компрессионные кольца»? Да, они большую часть задерживают, но небольшое количество их проходит в картер.Чем больше износ цилиндро-поршневой группы, тем больше проходит через кольца.

Это не удивительно, зазоры меняются, геометрия цилиндров становится другая. Во время работы двигателя, большое количество этих газов увеличивает давление в картере мотора. Это неблагоприятно влияет на ресурс агрегата в целом и отдельных его компонентов – течь масла из-под прокладок и сальников и другие негативные последствия.

Масло в патрубке

Проверьте состояние маслосъемных колец. При длительной работе двигателя, особенно при повышенных нагрузках, пробуксовках, на кольцах собирается копоть. Такой результат может дать и применение различных присадок. Компрессионные кольца подгорают и залипают в канавках. Повышается внутреннее давление, и появляются подтеки масла на патрубке внутри и даже снаружи. В этом случае все надо очистить и поменять сальники.

Проверьте наличие маслоуловителя в гофре. Он выглядит как набор тонких пластинок или может быть вариант из мелких сеток. В межсезонье ухудшается тяга в патрубке, когда крышку ставите в зимнее положение при теплой погоде и наоборот. Для устранения этого недостатка можно поставить дополнительный маслоотделитель с Опеля, цена которого в пределах 500 рублей и он хорошо работает на Вазе.

Компрессия

От выводного патрубка ближе к картеру отходит тонкая трубочка. Она имеет внутренний диаметр около миллиметра и быстро забивается. Прочистите ее, затем не подсоединяйте, а на холостом ходу приложите палец. Вы должны почувствовать, как его притягивает за счет разреженного воздуха. Если этого не происходит, то вам необходимо отрегулировать ход клапана двигателя.

Инструкция по регулировке сложная, требует специальный инструмент и навыки проведения данной работы. Самостоятельно справится с такой задачей любителю сложно. Поэтому устранить масло в воздушном фильтре Ваз 2112 с помощью регулировки компрессии, лучше в специализированной мастерской. Можно найти соответствующее видео, но оно не ответит на все ваши вопросы.

На двигателях с 16 клапанами мощность больше за счет увеличенной степени сжатия, поэтому масло в воздушном фильтре Ваз 21124 по причине слабой компрессии практически не появляется.

Регулировка клапанов

Если причина попадания масла в фильтр, а оттуда через карбюратор в камеру сгорания, в неправильной регулировке клапанов, то при работе на повышенных оборотах будет появляться у выхлопных газов сизый цвет, а на холостых бирюзовый оттенок.

Необходимо снять двигатель с рамы автомобиля, открыть крышку, промыть все и посмотреть на клапана. При работе они постепенно изнашиваются, теряя правильную форму, и в месте скольжения по цилиндру образуются зазоры. Притирка клапанов производится с помощью специальной пасты.

Алмазную притирочную пасту брать не стоит, поскольку твердые частицы пыли полностью не смываются, и будут при работе двигателя разрушать поверхность головки клапана и цилиндра. После этого все промывается бензином, собирается, выставляются зазоры с помощью щупа.

Вентиляция картера

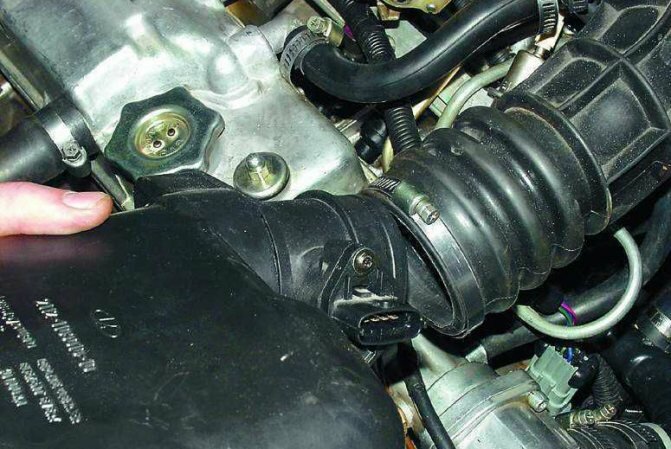

Масло в гофре воздушного фильтра Ваз 2112 может собираться по причине плохой вентиляции картера. Необходимо проверить все шланги. Крышка клапанов имеет отверстия, от которых отходят трубки. Одна идет на гофру сбоку. Вторая, самая широкая, отходит рядом с местом расположения щупа для проверки уровня масла.

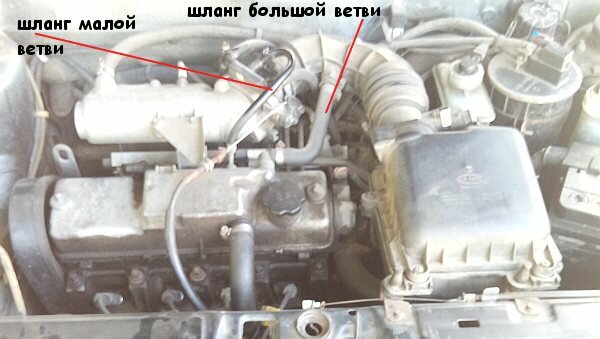

Чаще всего забивается третий, самый тонкий шланг, идущий от крышки клапанов на дроссель. Именно он часто является причиной нарушения вентиляции воздуха в картере. В результате скапливается масло в гофре воздушного фильтра Ваз 21124 и других подобных моделей.

Если забит малый канал вентиляции картера, то масло выдавливается через сапун в пламенегаситель и от высокой температуры начинает гореть. Это можно заметить по сизому или черному цвету выхлопных газов. Масло, сгорая, выделяет копоть, которая и выходит наружу.

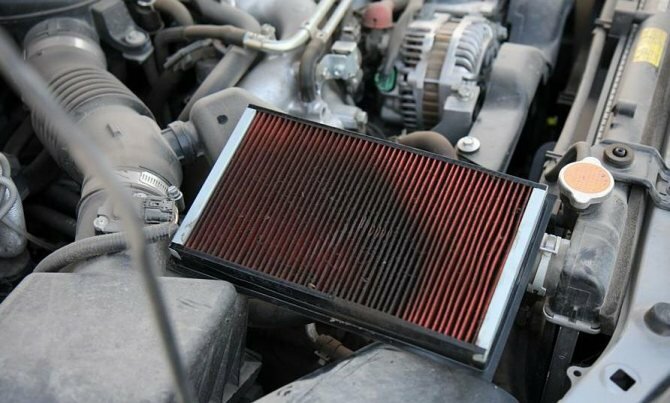

Масло в патрубке воздушного фильтра Ваз 2112 может скапливаться при повышенном уровне его в двигателе. Это проверяется проще всего, щупом. В этом случае расход смазочных жидкостей остается нормальным и подтеки в воздушном фильтре небольшие.

Присадки

Присадки предназначены для улучшения качества масла. Теоретически они всегда делают работу двигателя лучше. На практике их применение неэффективное и многие специалисты из отечественного автопрома считают вредным. Присадки должны дополнять качественные характеристики масла в случае, если двигатель требует капитального ремонта, но нет возможности его делать. Зато их применение может привести к скоплению масла в воздушном фильтре, поскольку нарушается циркуляция картера, и забиваются копотью шланги.

Катализатор

На фото выхлопной трубы, сделанном снизу, хорошо видно катализатор. Если у вас упала мощность автомобиля и стрелка тахометра на приборной доске плавает, то проверьте воздушный фильтр и патрубок. Именно скопление масла в этих узлах и картере может стать причиной быстрого разрушения катализатора и других узлов.

В качестве эффекта бумеранга, разрушение приспособления дополнительной очистки выхлопных газов может появиться у Ваз 2112 масло в патрубке воздушного фильтра. Это вызвано нарушением вентиляции и засорением шлангов копотью. Можно просто снять катализатор, или заменить его, и прочистить все трубопроводы.

Что может произойти при выходе из строя системы

Повышение давления в двигателе. Течь через любые сальники и прокладки мотора, клапанной крышки. Везде, где будут слабые места, оттуда начнет выдавливать масло. При неисправностях в работе вентиляции картера можно наблюдать масляные запотевания в местах уплотнений силового агрегата, в худшем случае, откровенные течь масла.

Ухудшение физических и химических свойств масла. Это связано с тем, что, прорываясь, выхлопные газы смешиваются с маслом. В результате оно теряет свои характеристики. Значит, хуже смазываются трущиеся пары в моторе, увеличивается их износ.

Очистка системы вентиляции картера на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Система вентиляции картерных газов – она присутствует во многих бензиновых автомобилях, за счёт неё экология не сильно загрязняется и все отработанные газы посылаются обратно в двигатель автомобиля на догорание, в стареньких автомобилях эту систему переделывают сами люди таким образом, чтобы все шланги вентиляции картерных газов выходили наружу (А связано это всё с тем, что двигатель начинает выпускать загрязнённые картерные газы и если они будут лететь обратно в движок, то они его просто душить от этого будут), из-за такого страдает экология сразу предупреждаем, но у двигателя повышается мощность и ему значительно легче дышать будет.
Примечание! Чтобы почистить систему картерных газов, Вам будут нужны: Отвёртки, ключи всевозможные и пассатижи!

Краткое содержание:

Где находится система вентиляции картера? Данная система состоит из двух шлангов (Указаны стрелками) и из фильтра, который пропускает через весь грязный воздух, частички масла и тем самым очищает весь воздух от этой дряни, сам фильтр располагается в крышке клапанов (Место расположение указано зелёной стрелкой), более подробно если Вы хотите его увидеть, посмотрите на маленькое фото, он выполнен в виде пакета сеток.

Примечание! Принцип же работы системы вентиляции таков, при работе двигателя, смесь сгорает и по большей степени все уходит в выхлопную трубу, но все же чуть чуть через кольца поршней пары прорываются и в этом случае в работу уже вентиляция вступает, за счёт неё эти пары выходят сперва по нижнему патрубку вентиляции (Указан синей стрелкой на фото выше), затем очищаются фильтром и переходят уже в очищенной форме в верхний шланг, шланг малой ветви вентиляции (Указан красной стрелкой), и тем самым эти недогоревшие пары, летят обратно в двигатель автомобиля, на повторное сгорание, так и работает система вентиляции!

Когда нужно прочищать систему вентиляции картера? Когда фильтр забивается грязью, когда шланги засоряются, в двигатель начинает лететь вся эта грязь, чтобы грязь не летела, нужно периодически промывать фильтр и шланги внутри чистить тряпочкой, периодичность эта зависит от того, насколько двигатель изношен, в новых движках первые тыс. 50 вообще даже и нечего лезть в систему вентиляции картера, потому что кольца на поршнях целые и особо много паров через них не прорывает в систему, на подношенных двигателях, по чаще рекомендуем, так как операция эта не долгая и вреда от неё никакого нет, только польза (Завод называет цифру 60.000 тыс. км. пробега, это очень много, если Вы хорошо относитесь к своему автомобиля, то чистите систему гораздо чаще, раз в 30.000 тыс. км. примерно).

Что такое система вентиляции картера

Чтобы уменьшить негативное влияние на ресурс мотора, была разработана система вентиляции. Она снижает давление, «высасывая» газы через систему патрубков, шланг и клапанов. Схематически она показана на рисунке.

Из чего состоит

Патрубки, шланги;
Маслоотделитель;
Регулирующий клапан.

В классических моделях ВАЗ вентиляция картера двигателя упрощена, в ней нет клапана.

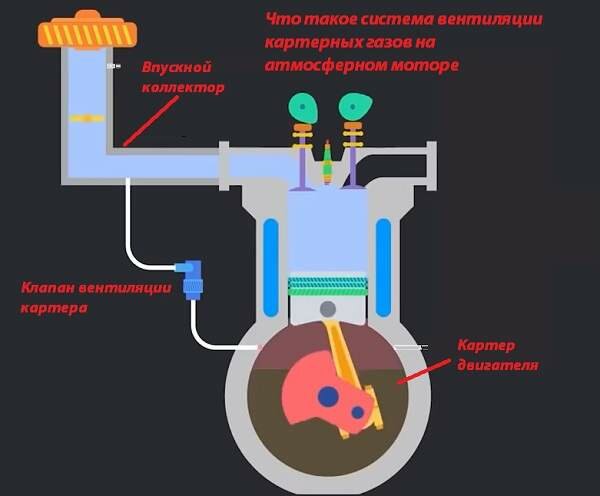

Схема работы

Газы, через шланги попадают в маслоотделитель, где происходит отделения паров масла от газов;
Далее они поступают в клапан вентиляции. Он соединен со впускным коллектором. Разряжение в нем «отсасывает» их обратно во впуск.

Таким образом, избавляемся от избыточного давления.

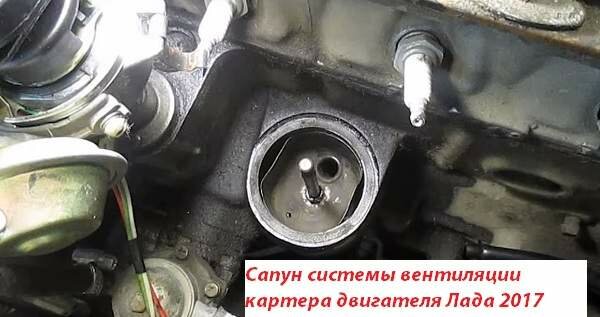

В отечественных машинах роль маслоотделителя играет сапун. Он напрямую связан с силовым агрегатом. Масло, проходя через него, оседает на его стенках. Он напрямую связан с впуском. Одна шланга подключена к корпусу воздушного фильтра, откачка происходит во время нагрузки двигателя. Вторая шланга подключена к карбюратору, ниже дросселя. Она нужна для вентиляции картера на холостых оборотах ДВС.

Маслоотделитель

Он бывает:

Тангенциальный;
Лабиринтовый.

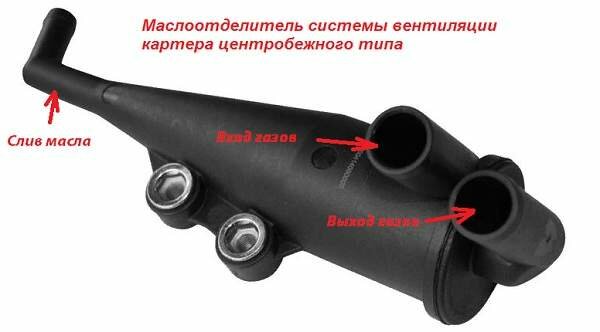

В первом случае картерные газы под углом входят в корпус маслоотделителя. Они закручиваются, получают тангенциальное ускорение. За счет центробежной силы масляная эмульсия и пары остаются на стенках отделителя, стекают обратно в поддон ДВС. Газовый поток поступает дальше в клапан.

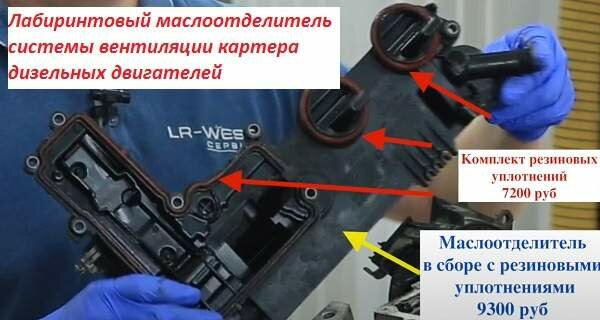

Второй тип имеет в своей конструкции лабиринт (логично предположить из названия). Картерные газы проходя по нему, ударяясь о его стенки стекает в отстойник.

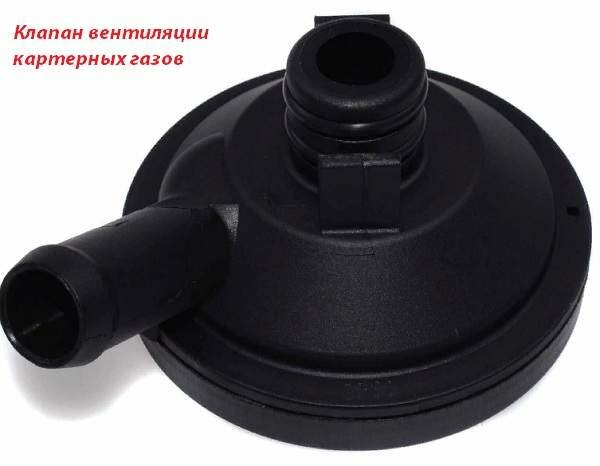

Клапан вентиляции картера

Необходим для регулировки интенсивности «отсоса». Во впускном коллекторе двигателя на разных режимах работы может образовываться большое разряжение. Через систему вентиляции в картере может создаваться большой вакуум. Чем выше он будет, тем больше продуктов сгорания топливовоздушной смеси будет «пробиваться» через компрессионные кольца в объем мотора.

При создании избыточного давления клапан открывается, газы «засасываются» во впуск, давление снижается. При образовании вакуума, он закрывается, предотвращая создания большого разряжения. Таким образом, происходит регулировка высасывания остатков сгорания топлива, паров бензина и т.д. из ДВС.

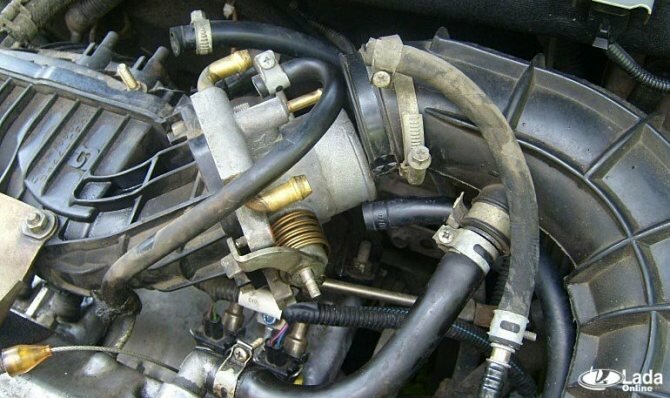

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV.

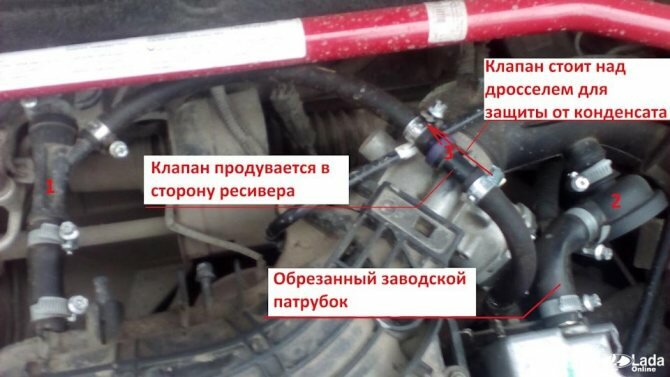

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

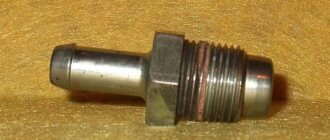

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
Уменьшить вибронагрузку на холостом ходу
Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

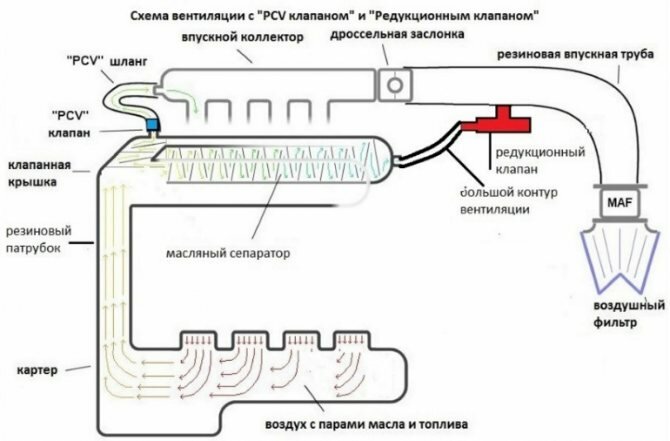

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
Улучшить режим работы двигателя.
Снизить вибронагруженность.
Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

Избавление от вибраций, провалов, трансмиссионных ударов.
Двигатель начинает работать более спокойно, мягко.
Усилие на педали тормоза становится меньше.
Кондиционер включается почти незаметно.

Потребуется:

эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
хомуты (около 10 штук, 600 рублей);
тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
стандартный патрубок вентиляции.

Пример установки на видео:

Кстати, есть и другие способы доработать систему вентиляции картера. А вы готовы к таким модернизациям? Напомним, среди владельцев автомобилей ЛАДА также распространена доработка системы зажигания (установка в жгут катушек зажигания конденсаторов).

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Подрамник Lada Largus доработали на заводе

Установка камеры заднего вида на Lada Granta, Priora и Kalina

Что делать если на Лада Веста и XRAY плохо греет печка

Правильная шумоизоляция арок колес автомобиля своими руками

Проверка

Работу вентиляции картера двигателя можно проверить двумя способами:

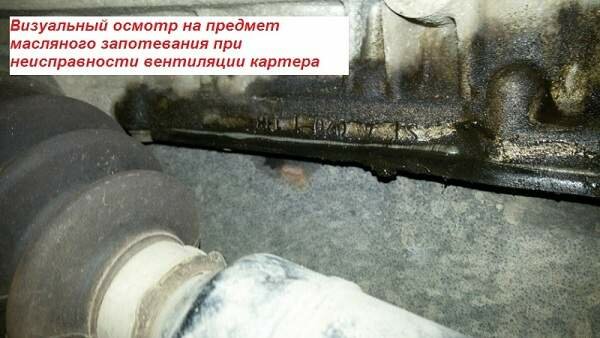

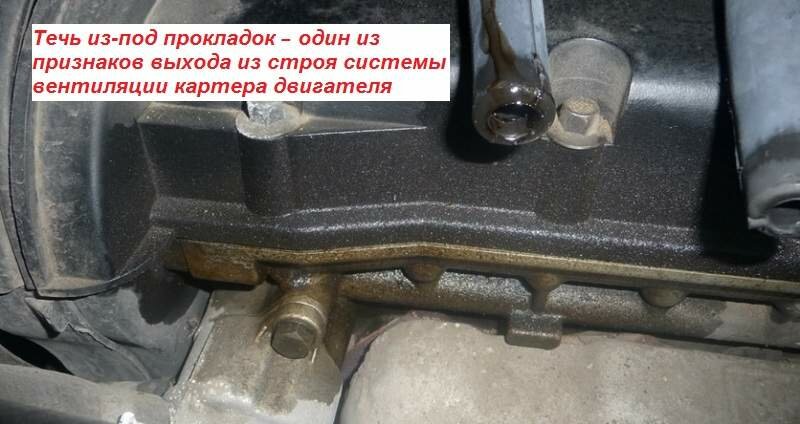

Визуально. Если в местах уплотнений силового агрегата (сальников коленвала, прокладки клапанной крышки или поддона и т.д.) наблюдаются масляные подтеки, запотевания – верный признак нарушения работоспособности системы. Увеличивается давление при работе мотора, оно выдавливает слабые уплотнения.

Через крышку маслозаливной горловины. Выкручиваем её, запускаем двигатель. Приложив ладонь к ней, наблюдается повышенное давление – система некорректно работает. В запущенных случаях можно видеть сизый дым, от высокого давления поднимается щуп измерения уровня масла в поддоне. Если ощущается вакуум или слышно шипение, клапан вентиляции «залег» в открытом положении, его нужно менять или ремонтировать.

Второй способ модернизации вентиляции картера

Смысл следующего состоит в переносе малого вентиляционного контура из дроссельной части на ресивер, что способствует снижению перепадов при переключении режимов. Для выполнения этой конструкции, потребуется произвести следующие манипуляции:

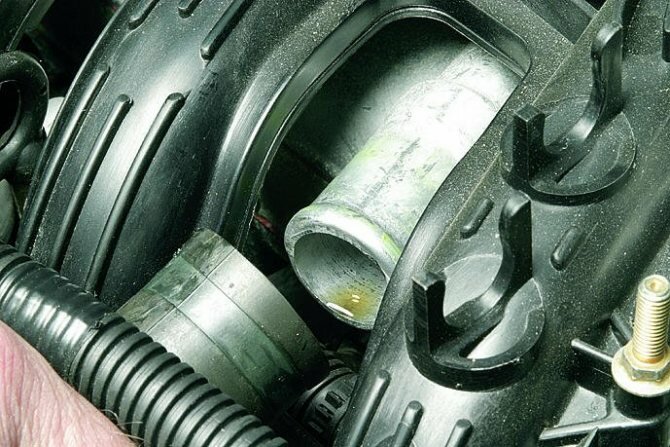

Отсоединяется тонкий шланг картерной вентиляции от дросселя;
Свободный конец подключается к свободному впускному штуцеру на ресивере, с предварительным демонтажем заглушки;
Свободное отверстие ДУ блокируется установкой пробки;
В итоге, увеличивается поток воздушной массы, исключается возможность резкого реагирования дроссельной заслонки на рывок мотора;
Кроме того, увеличивается вентиляция картера и появляется дополнительная тяга в нижней части механизма.

Вся процедура модернизации занимает не более 10 минут. Выполнять работы рекомендуется на холодном силовом агрегате, предварительно запасшись новым шлангом и хомутами.

Ремонт и обслуживание

В большинстве случаев причинами неправильной работы вентиляции картера мотора является её засорение, «зарастание» масляными отложениями. Забивается маслоотделитель, картерные газы не в состоянии проходить по системе.

Устраняется обычной чисткой. Маслоотделитель имеет простую конструкцию – пластиковая деталь цилиндрической формы с тремя патрубками. Снимаются с него шланги. Он чистится от масляных отложений и промывается бензином.

С лабиринтовыми маслоотделителями дело обстоит сложней. Они, в большинстве случаев, не разборные, встроенные в клапанную крышку. Это характерно для вентиляции картера дизельных двигателей. Поэтому чистка его невозможно, а замена его прокладок не целесообразна. Лучше раскошелиться и купить весь узел в сборе вместе с уплотнителями, это выйдет чуть дороже, но в результате будите иметь новую деталь.

То же самое происходит с клапаном. При большом пробеге и увеличенном износе цилиндро-поршневой группы картерные газы насыщены масляными парами. Они нарастают на поверхности клапана. Что приводит к его заклиниванию.

Достаточно его снять, разобрать. Он ремонтопригодный, почистить и установить его обратно. В худшем случае может порваться мембрана клапана. Это определяется визуальным осмотром при его разборке. Продаются ремкомплекты, меняем мембрану, собираем все до кучи и устанавливаем в систему – радуемся проделанной работе.

Маслоуловитель и фильтр картерных газов на ВАЗ 2110

Добрый день, Друзья!
Хочу поделиться с вами опытом изготовления маслоуловителя и фильтра картерных газов своими руками, на примере автомобиля ВАЗ 21102 2000 года выпуска.

Для начала небольшое отступление, для тех кто не в курсе для чего нужна данная доработка.

Многие автовладельцы, как отечественных автомобилей так и иностранного производства с большим пробегом не раз обращали внимание на масляные отложения в виде пластилиново-липкой массы (которая появляется при выходе картерных газов с капельками масла, по причине износа маслосъемных колец, из «сапуна») во впускном тракте, а так же на дроссельной заслонке, впускном коллекторе, клапане холостого хода, также масло стекает и в воздушный фильтр через датчик массового расхода воздухат (ДМРВ), что может повлечь за собой выход из строя ДМРВ (стоимость замены порядка 2500-3000 рублей). И так, если вам надоело мучиться с проблемами холостого хода и постоянно проводить профилактические работы по чистке впускного коллектора, дроссельного узла и менять различные датчики, что во-первых, не каждый сможет сделать из-за отсутствия знаний, а во-вторых на это нужно много времени, инструмент и конечно же деньги. В общем чтобы избежать всего выше сказанного, можно поставить фильтр картерных газов или маслоуловитель, которые также можно купить в магазине тюнинга по довольно приличной цене, а можно сделать самому. На последнем, то есть изготовлении маслоуловителя (маслоуловителя картерных газов) мы подробно и остановися.

Итак, для изготовления фильтра картерных газов нам понадобится:

— шланг, диаметром примерно схожий со шлангом системы отопления салона и длиной около 25-30 сантиметров;

— фильтр тонкой очистки топлива без отстойника для карбюраторных автомобилей,

— хомут на шланг

— пластиковый хомут на фильтр.

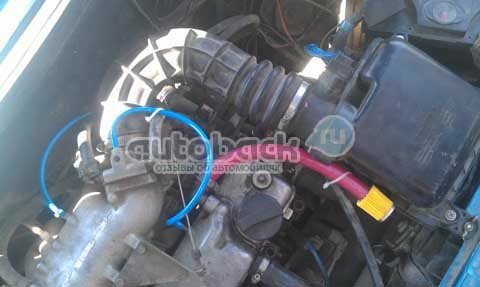

Сначала отсоединяем шланг от клапанной крышки и от впускного тракта, на отверстие оставшееся во впускном тракте нужно сделать любую заглушку (я брал технологическую заглушку от нового ВУТ), затем берем шланг нужной длинны(зависит от места расположения фильтра), я брал около 30 сантиметров, чтобы фильтр был на уровне корпуса воздушного фильтра, одеваем его на штуцер клапанной крышки и фиксируем при помощи хомута, дальше из корпуса фильтра тонкой очистки топлива, нужно достать фильтрующий элемент и одеть его на шланг, закрепив пластиковым хомутом.

Теперь при выходе картерных газов масло будет оставаться внутри фильтра.

Поговорим про маслоуловитель, в отличие от фильтра картерных газов это более сложная система, но картерные газы будут продолжать идти во впускной трак как и предусмотрено заводом изготовителем, только уже очищенные.

Что нам потребуется: три пластиковых бутылки (1литр — 2шт., 0.5литра-1шт.), четыре металлических мочалки для мытья посуды, кусок поролона.

А теперь по порядку.

Берем две бутылки и режем одну ниже ребра другую выше, что бы половинки вставлялись друг в друга плотно. От маленькой бутылки отрезаем верхнюю часть горлышка с крышкой с отверстием под шланг, на который одеты металлические губки и сверху кольцо из поролона и опускаем на дно литровой бутылки. В верхнюю часть бутылки врезаем фланец для выходного шланга. Начинаем собирать как на фото. Вот таким образом мы делаем маслоуловитель и фильтр картерных газов на ваз

Ольга и Дмитрий из Нижнего Тагила

Вывод

Системы вентиляции картера очень важна для двигателя. Её неисправность может привести к печальным результатам. Начиная от простого масляного запотевания прокладок, до попадания масла во впускной коллектор. На дизельных моторах, турбонагнетатель может начать «гнать» масло во впускной тракт, интеркулер и дальше по схеме. Хотя турбина может быть исправной, но ее срок эксплуатации будет сокращаться.

Простое обслуживание и регулярный уход за ней избавит вас от головной боли и дорогостоящего, преждевременного ремонта компонентов силового агрегата. Тем более, ремонт и контроль над ней можно проводить самостоятельно. По первым признакам, о которых я рассказывал в этой статье, запросто определяется неисправность на ранних стадиях.

Если была полезна статья, делитесь ней с друзьями, оставляйте комментарии, если я что-то упустил. Всем удачи на дорогах!

Малая вентиляция картера ваз 2112 16 клапанов

Система вентиляции картера двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099 с впрыском топлива предназначена для эффективного удаления газов из его картера и дожигания их в камерах сгорания. В результате снижается выброс в атмосферу вредных веществ.

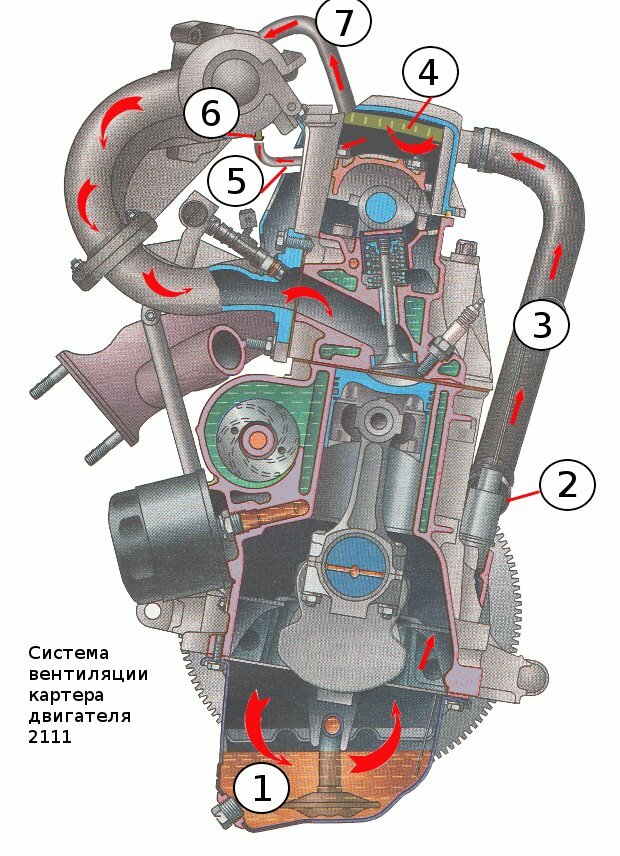

Устройство системы вентиляции картера двигателя 2111 (схема)

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Порядок работы системы вентиляции двигателя 2111

— На холостом ходу, при закрытой дроссельной заслонке картерные газы под действием высокого разрежения засасываются через сапун, его шланг под клапанную крышку на маслоотделитель. Далее, под действием того же разрежения, через тонкий шланг от клапанной крышки на штуцер с жиклером в дроссельный узел, под дроссельную заслонку и далее в камеры сгорания (малая ветвь). Жиклер ограничивает количество картерных газов, поступающих на холостом ходу, так как может нарушиться нормальная работа на этом режиме.

— На рабочих и мощностных режимах, когда дроссельная заслонка приоткрыта и требуется более эффективная вентиляция картера, картерные газы поступают также через сапун, его шланг, на маслоотделитель под клапанной крышкой двигателя. И далее уже засасываются через толстый шланг от клапанной крышки во впускную трубу до дроссельного узла (большая ветвь). Через тонкий шланг картерные газы практически не идут, так как при открытой дроссельной заслонке разрежение за ней сильно падает.

Неисправности системы вентиляции картера двигателя 2111

— Основная и наиболее распространенная неисправность системы вентиляции – это засорение. Засорение системы вентиляции картера может привести к негативным последствиям в работе двигателя автомобиля. Засориться могут шланги или маслоотделитель или жиклер в дроссельном узле.

Последствия могут быть следующие:

— нарушение нормальной работы двигателя на холостом ходу (увеличение шагов регулятора холостого хода больше нормального – обороты растут);

— течь моторного масла из-под сальников двигателя (так как в картере создается избыточное давление);

— загрязнение маслом воздушного фильтра двигателя и соответственно падение мощности плюс повышение топливного аппетита;

— загрязнение самого двигателя смолистыми отложениями.

Всем привет! Недавно рассматривая фотку 127 мотора, заметил один интересный момент. На дроссельной заслонке отсутствует штуцер под шланг малой вентиляции, а сам шланг подключен на прямую в ресивер.

Решил изучить вопрос подробней, и как оказалось схожим образом выполнена вентиляция и на 8 клапанном гранта моторе.

Буквально по первой ссылке наткнулся на форум где эта тема уже давно обсосана, причем ещё до появления новых моторов с подобной схемой. www.autolada.ru/viewtopic.php?t=239559&start=575

Перенос малого контура вентиляции из дросселя в ресивер своего рода доработка, направленная на уменьшение рывков на переходных режимах. Суть доработки

заключается в следующем: отсоединяете тонкий шланг вентиляции картера от дроссельного узла и втыкаете его в свободный штуцер на впускном ресивере (тот что закрыт заглушкой). Освободившийся штуцер на ДУ закрываете заглушкой. Тем самым вы увеличиваете поток воздуха, в обход дроссельной заслонки и резкое её захлопывание не отзовётся рывком движка. Заодно увеличивается вентиляция картера — недогоревшие продукты прорывающиеся в картер сквозь поршневые кольца отлично подготовлены для горения и создают дополнительную тягу на низах (особенно заметно на 16вэ).

Когда то, я слышал про подобную доработку, но суть её была немного в другом, там путем рассверливания жиклера МВ в дросселе — также увеличивали поток воздух в обход ДЗ. Тогда мне было лениво сверлить дроссель, а вот перекинуть шланг дело не хитрое, и я решил попробовать.

Старый шланг оказался коротковат, да и задубел он конкретно, пришлось купить пол метра шланга за 60р. Вся процедура занимает не больше пяти минут, но делать всё лучше на холодной машине.

После переделки расход воздуха на хх и шаг рхх остались неизменными.

Выводы:

Ещё одна доработка на ПП ВАЗы из разряда
MustHave!
Тяга на низах заметно возросла, и это точно не самовнушение. Я даже, перекидывал шланг пару раз для того что бы убедится, что эффект есть. Мотор стал эластичнее, особенно это заметно на самых низах, где раньше был ощутимый провал. Так же с помощью такой схемы МВ, мы сглаживаем переходный процесс «холостой ход/разгон» тем что немного воздуха идёт в обход ДЗ и РХХ. Таким образом РХХ влияет на кол-во воздуха более плавно.

Ещё один немаловажный плюс в том, что дроссельный узел останется чистым, внезапно не забьется, и давлением не выдавит заглушки ГБЦ, как уже было однажды. www.drive2.ru/l/5119467/

Ещё одним плюсом этой доработки, является снижение избыточного давление в двигателе, вплоть до разряжения. Часто бывает, что мотор потеет, сопливит из под какого ни будь датчика или сальника. Говорят после этой доработки, со временем, высыхают все масленые потеки.

Из возможных минусов, на высоких оборотах, при торможении двигателем, когда дроссель закрыт и работает только малая вентиляция, масло в ресивер будет попадать больше, но я не вижу в этом особого криминала.

Если к подобной конструкции пришел Автоваз на новых моторах, то думаю доработки имеет смысл.

Кстати, если у кого ни будь есть под рукой ресивер нового образца с подобной схемой, интересно было бы узнать, есть ли калибровочное отверстие( жиклер, клапан, или что то подобное) в МВ как в ДУ при старой схеме, или просто штуцер как в этой доработке?

Ребята с форума предположили два варианта объяснения приходу на низах. Оба варианта основаны на разных точках зрения, касательно горючести картерных газов. (далее копипаст с форума autolada.ru)
